錄入電話號碼

收到設備后的安裝步驟

一. 貨物檢查

二. 測試及寫入號碼

1. 用鑰匙打開控制器，按照電路板上標識的 SIM 卡方向芯片向里插入卡槽，如圖示

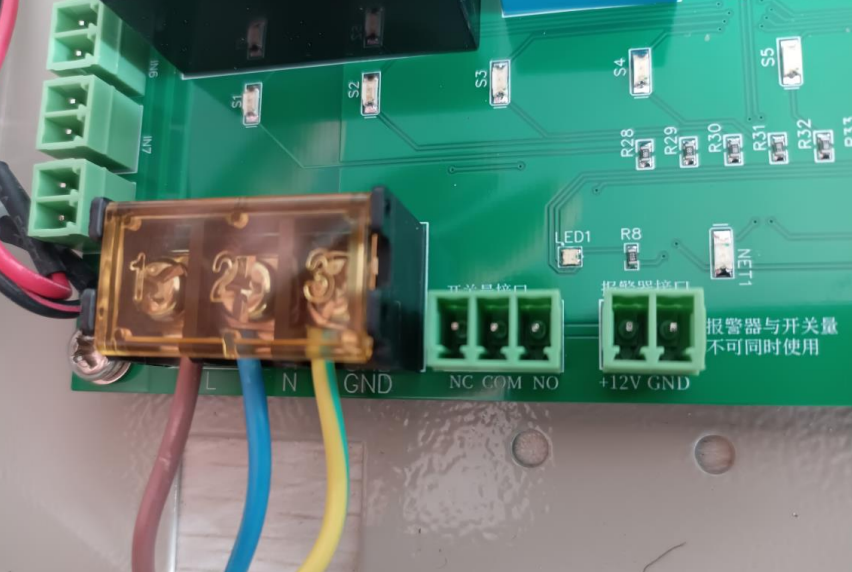

2. 連接電源線

L 表示火線 （紅色線）

N 表示零線 （藍色線）

GND 表示地線 （黃綠雙色線）

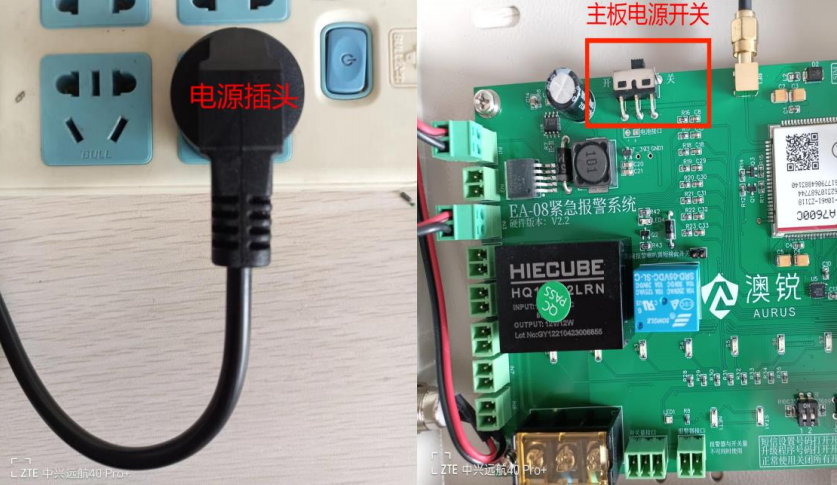

3. 插上電源插頭，打開主板電源開關，等中間信號燈閃爍

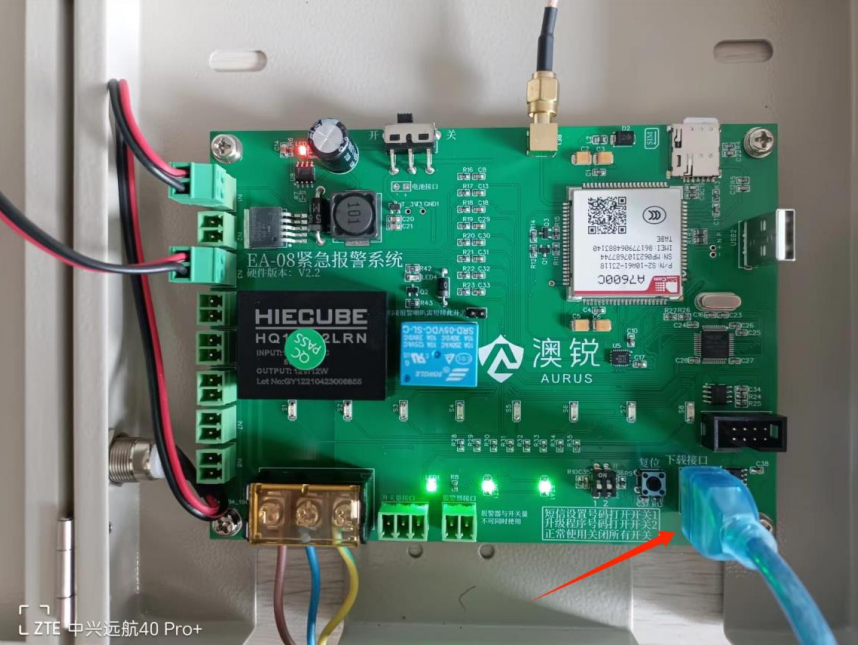

4. 將數據線一端連接主板 USB 下載接口,另一端連接電腦 USB 口

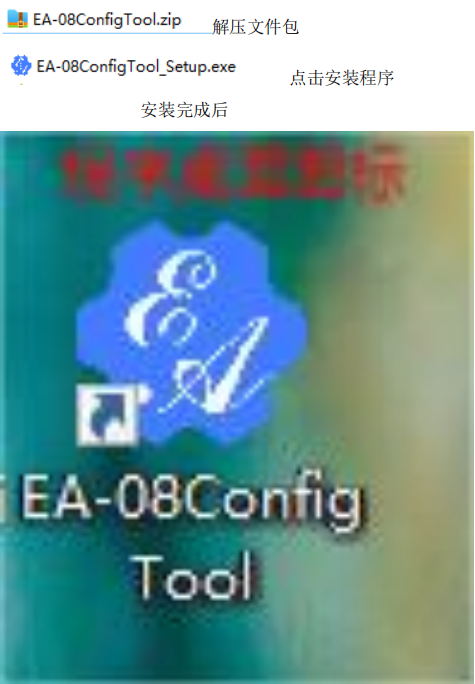

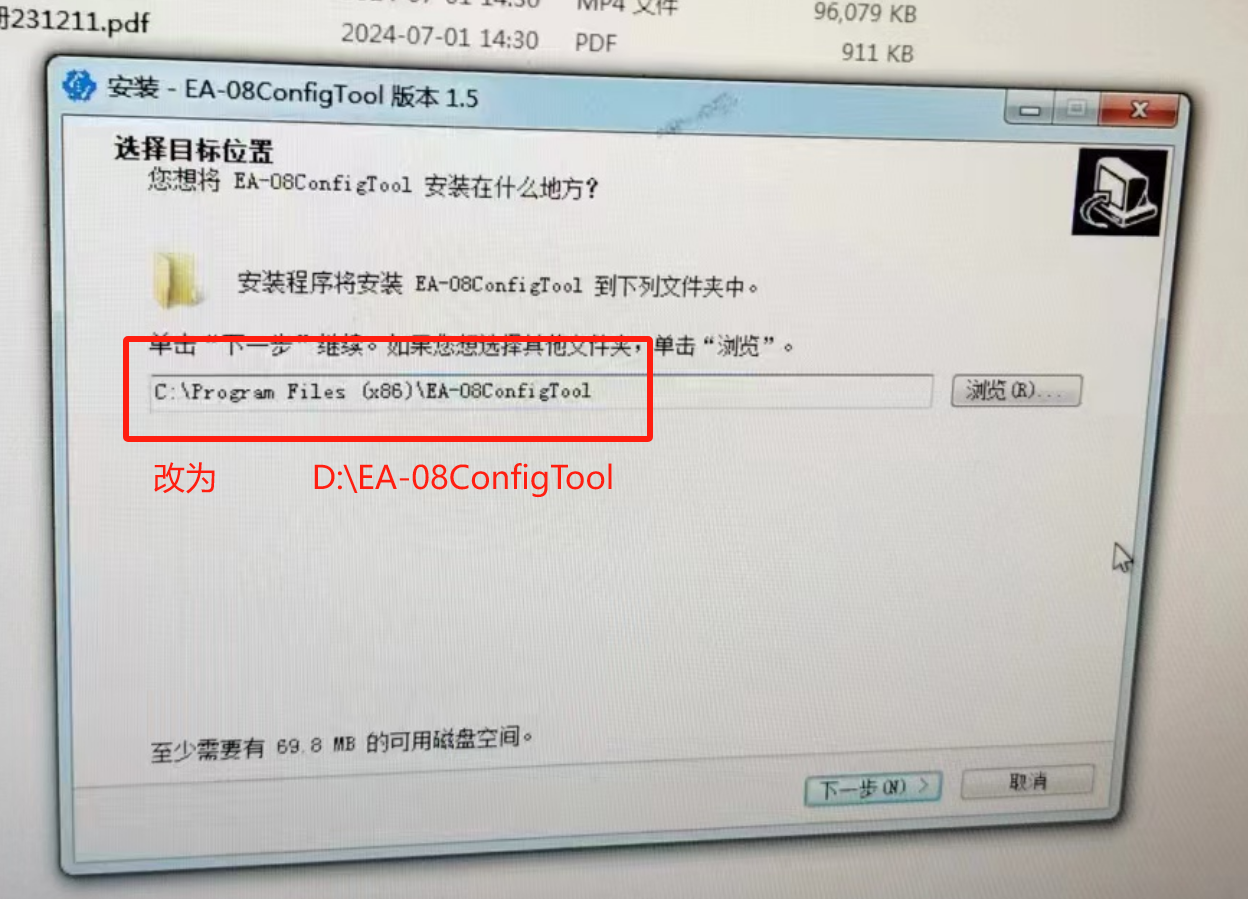

5. 在電腦上安裝燒寫器程序，注意：！?。“惭b路徑不要使用默認，路徑中不可含有中文及空格?。?！

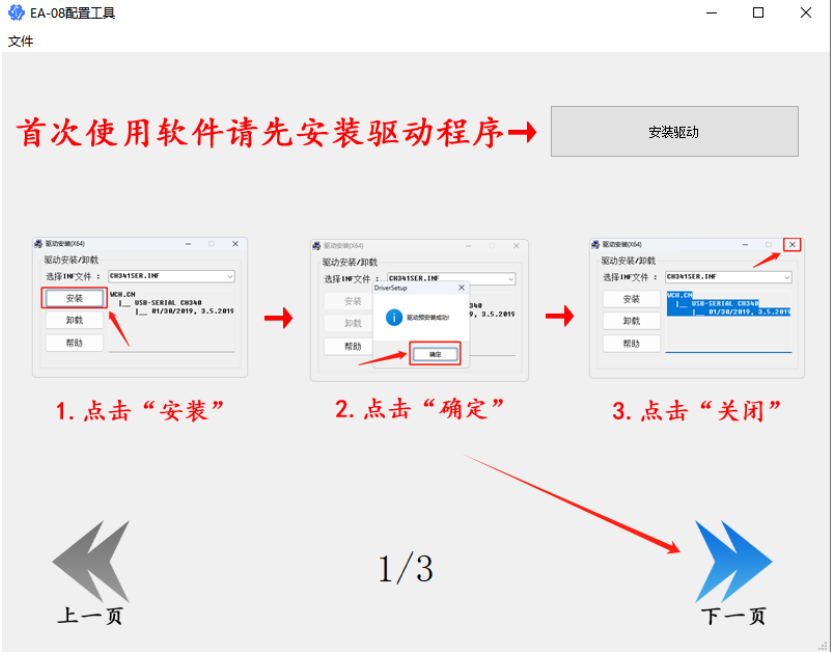

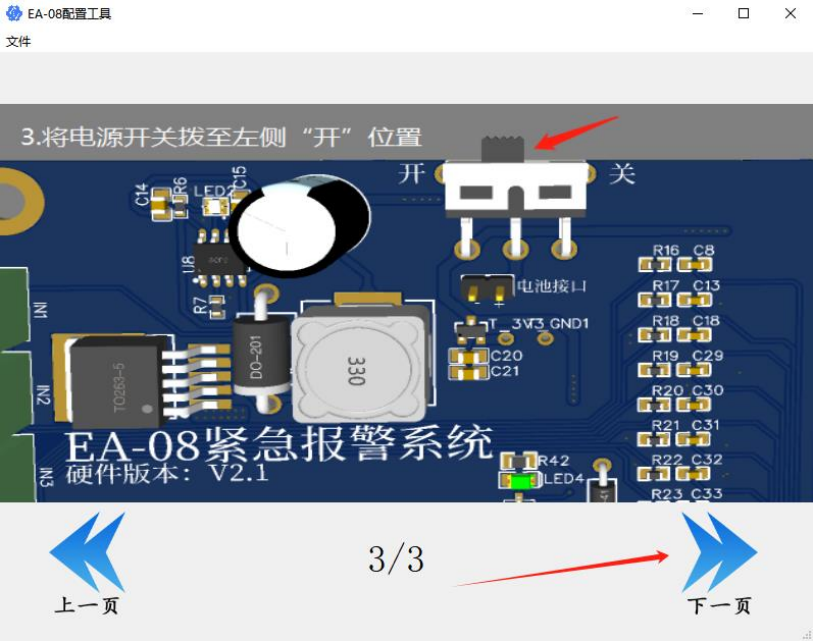

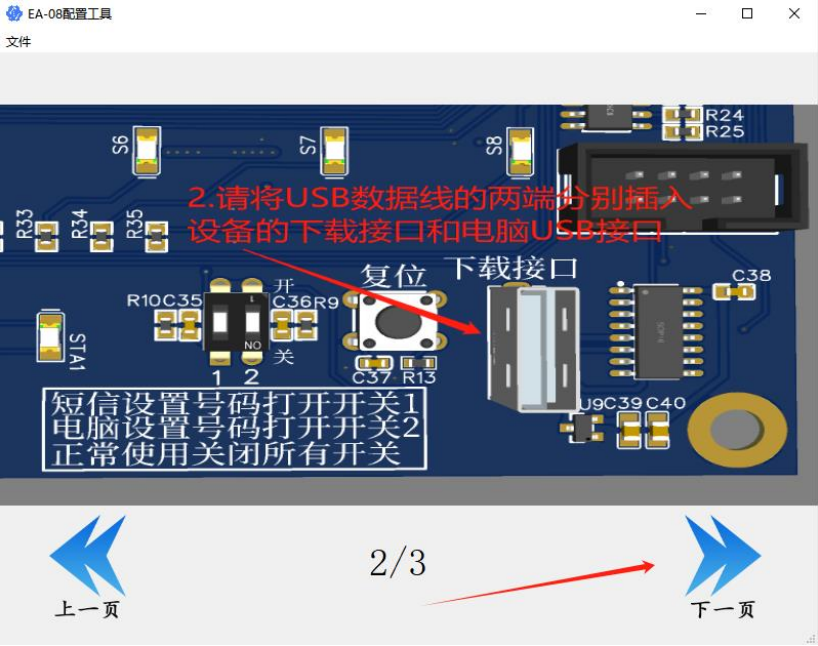

6. 雙擊程序圖標，打開程序，如下圖，按提示操作并點擊下一頁

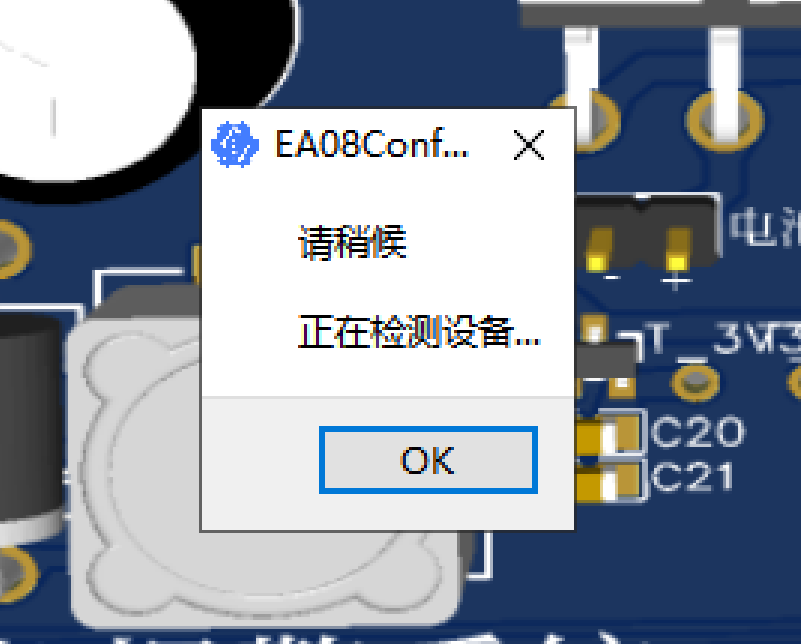

7. 等待，然后進入號碼配置界面

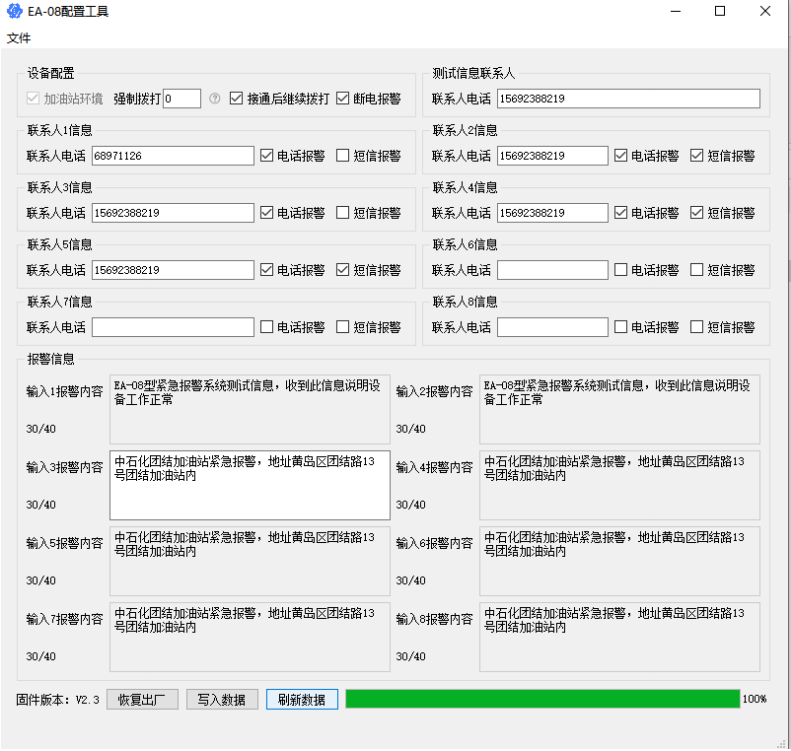

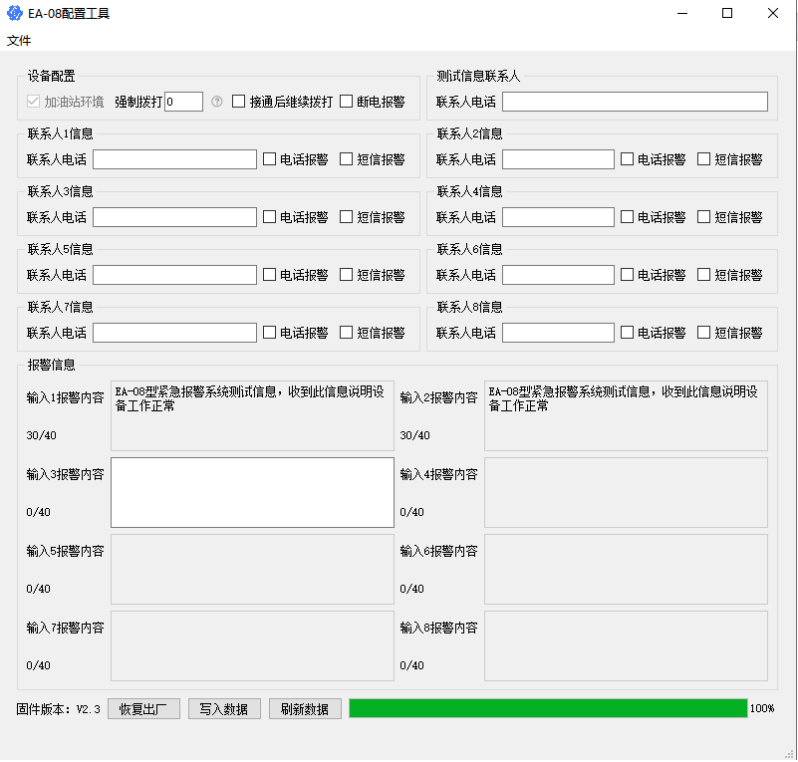

8. 在軟件的下面位置輸入報警時撥打的電話號碼，測試信息聯系人填寫站長電話，聯系人 1（派出所電話號碼）、2（站長電話號碼）、3、4、5、6、7、8 或者根據現場要求來寫入號碼，需要幾個寫幾個，依次寫入電話號碼，需要電話和短信提醒的在后面打?qū)︺^（不打?qū)︺^不會提醒）

輸入 3 報警內容（例如：XX 加油站緊急報警，地址.......)不要超過 40 個字，不要寫站長電話，默認會帶，操作完成以后點下面的“寫入數據”，等待程序?qū)懲?/p>

9. 程序?qū)懲暌院簏c擊下面的“刷新數據”，刷新完成后，檢查下寫入的內容對不對，正確說明號碼錄入完成

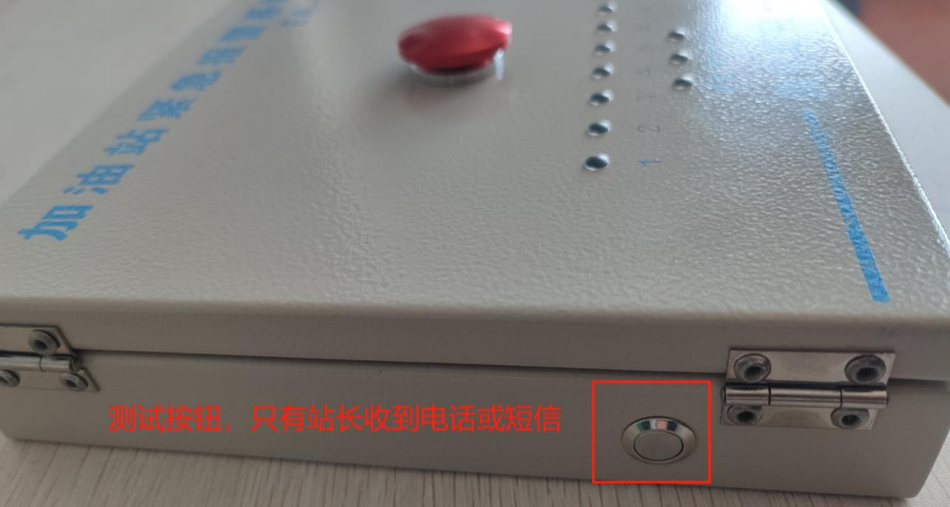

10. 按下測試按鈕，站長收到電話和短信，說明設備正常

11. 拔掉電源線，關閉主板電源，拆掉 USB 線，準備安裝

三. 設備安裝

1. 安裝準備

工具：梅花螺絲刀 1 把、斜口鉗

材料：3cm 寬線槽一段，雙面膠

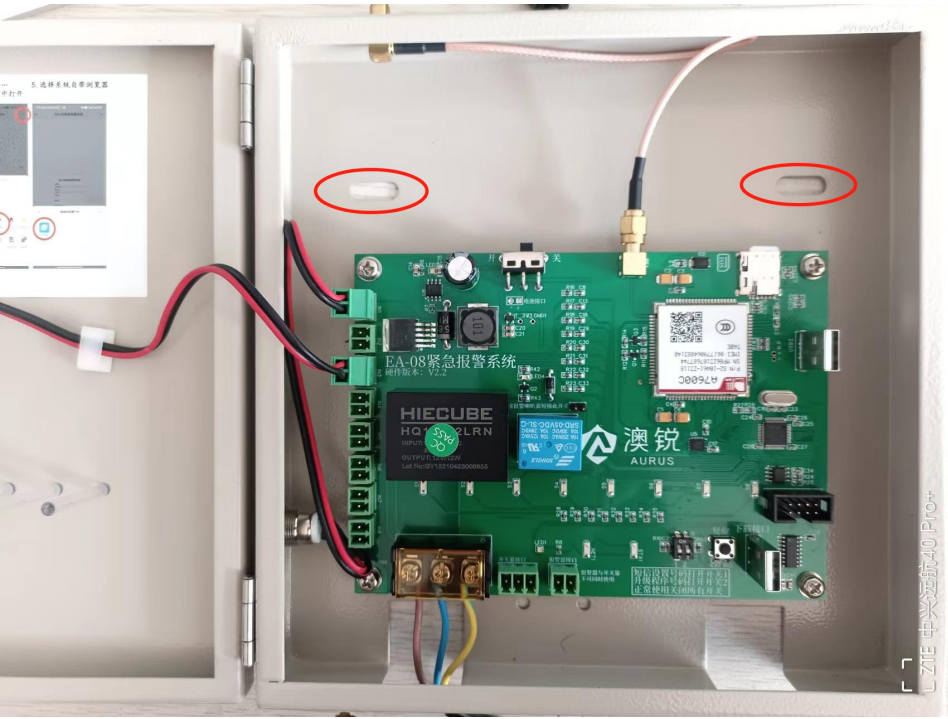

2. 用自攻絲將控制器固定在收銀臺柜體或墻上，安裝位置要便于取電

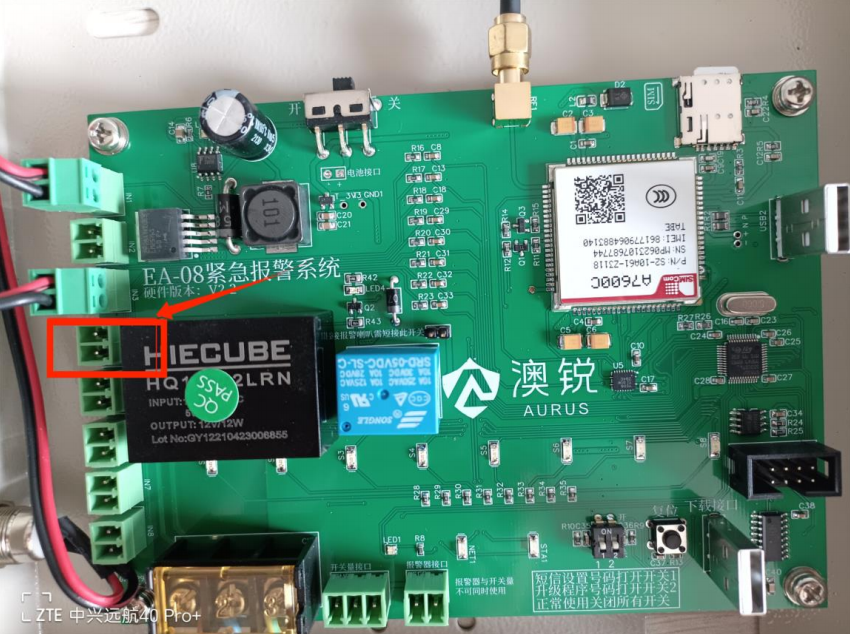

3. 用自攻絲將隱蔽按鈕固定在收銀臺柜體上，安裝位置要便于觸摸到，隱蔽按鈕的端子，接到主板右側第四個端子處

4. 將電源線、隱蔽按鈕線封于線槽內

5. 插上電源插頭，打開主板電源開關，等中間信號燈閃爍，安裝完成

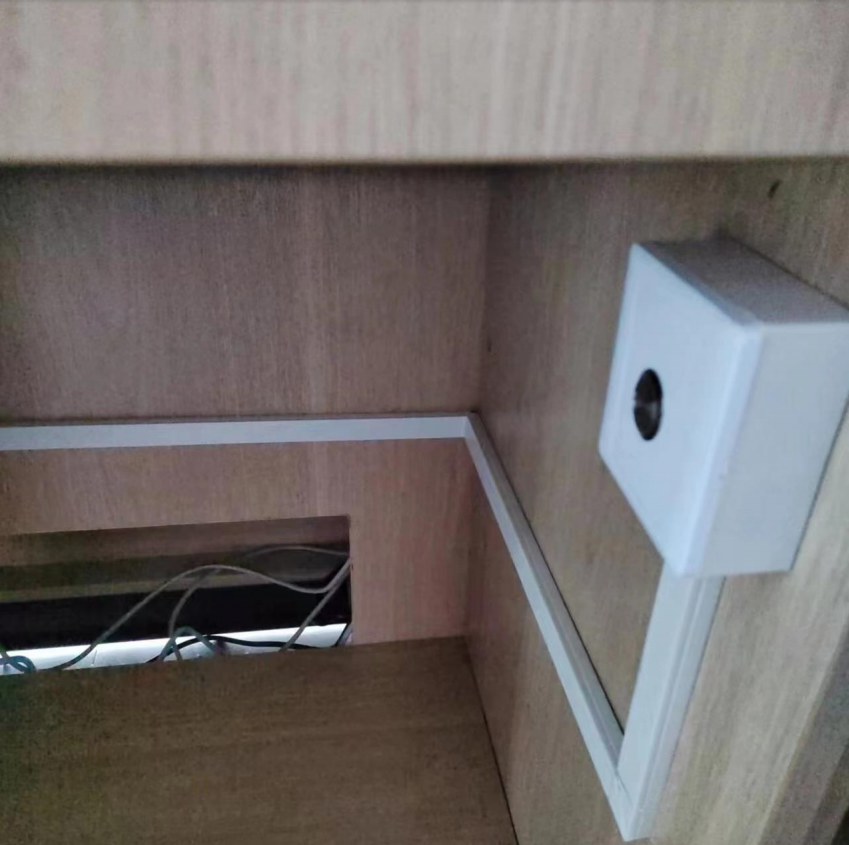

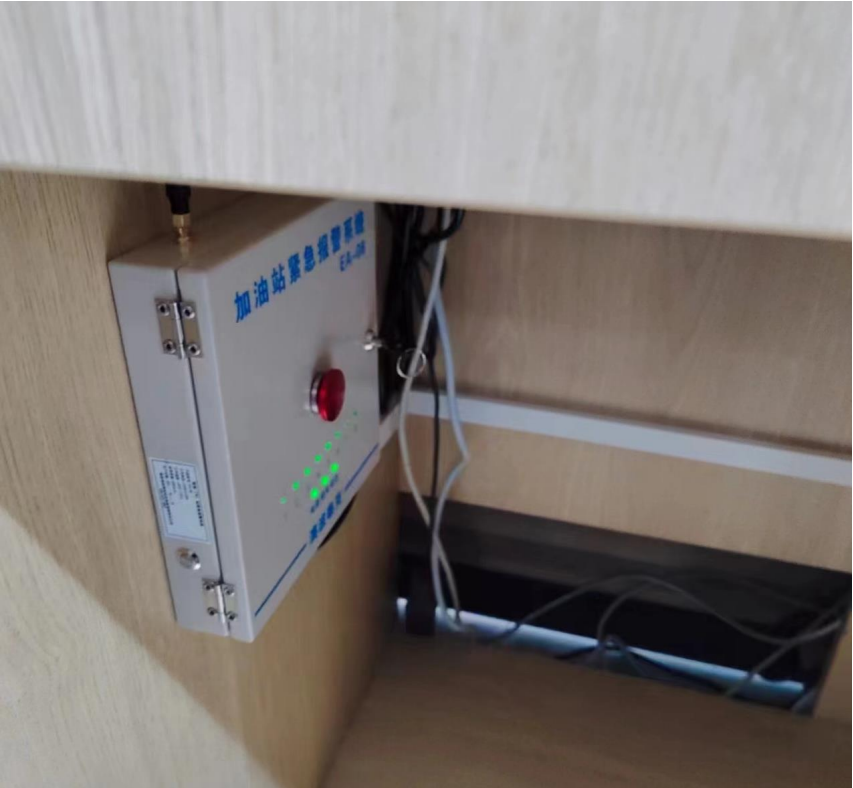

6. 安裝完成后效果圖

附件下載

配置軟件：EA-08ConfigTool_Setup.exe
